فوهات الأنابيب

المعلمة الفنية

متطلبات جودة المياه

درجة حرارة مدخل: ≤40 ℃ ؛ قيمة الرقم الهيدروجيني: 6.5 ~ 8.5
دقة ترشيح الماء: ≤10 ميكرون

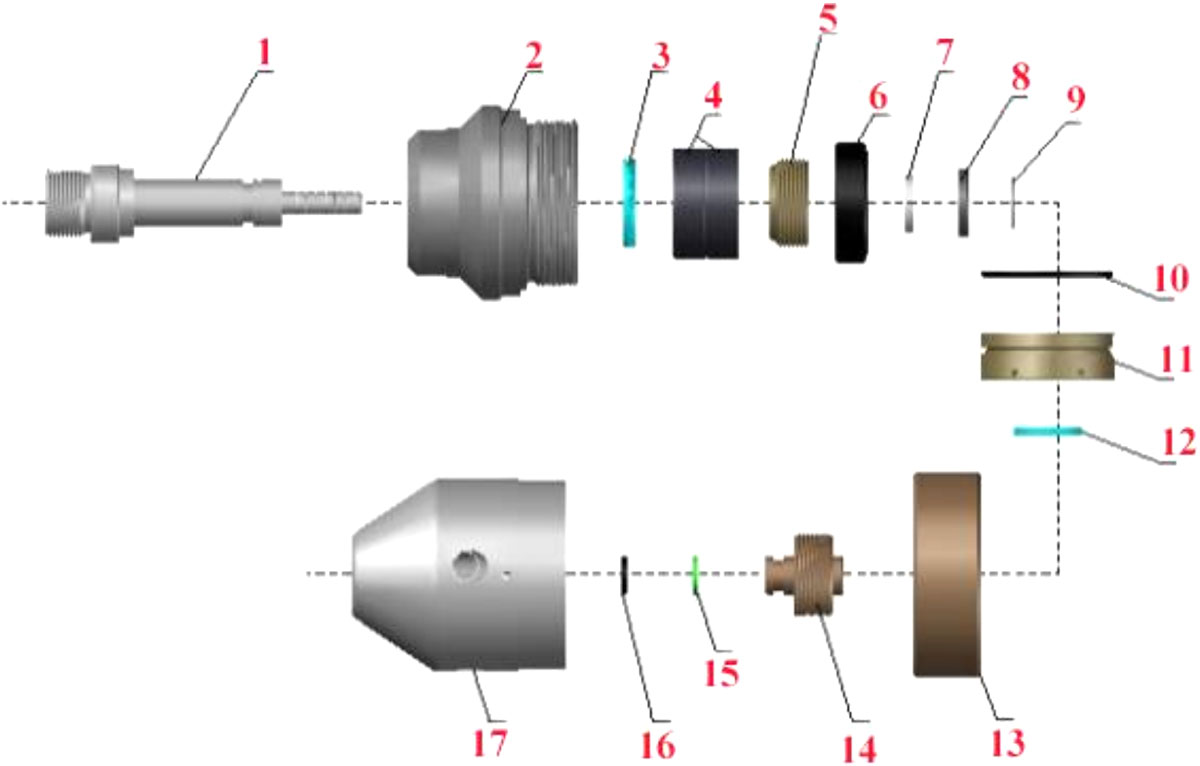

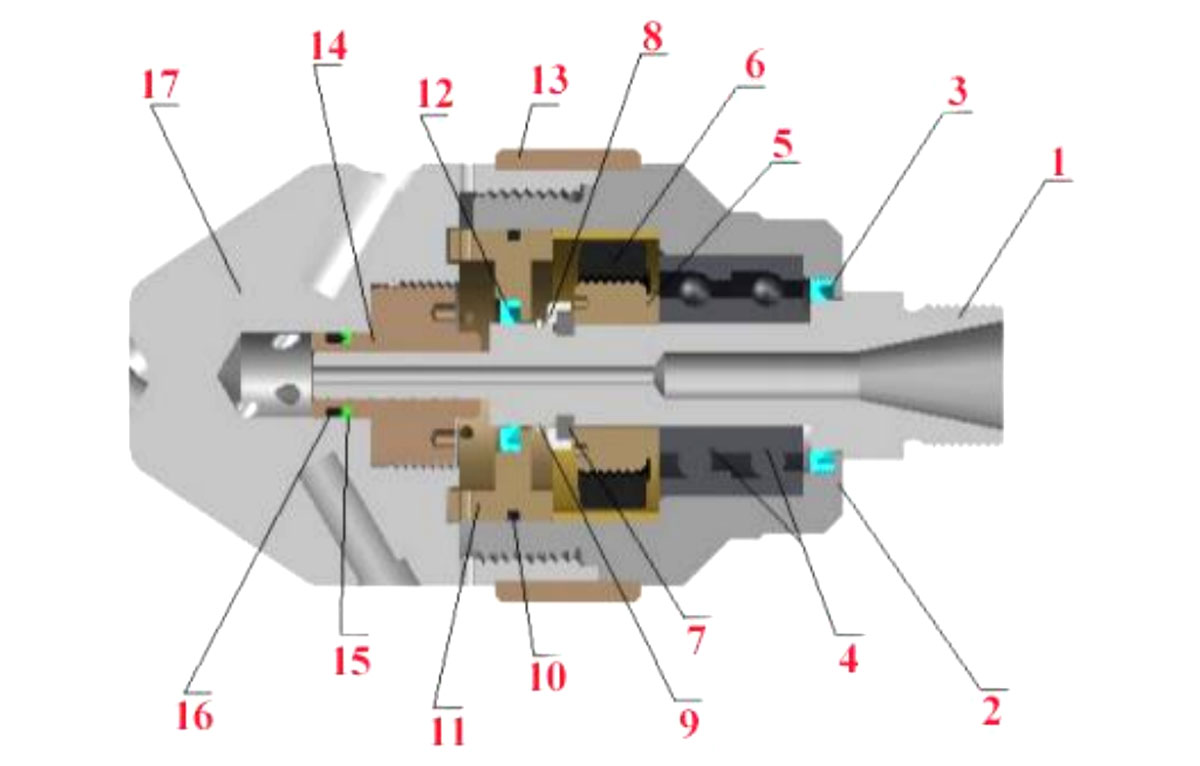

WG15 ＊ مخطط تخطيطي لتجميع الختم الدوار وعرض القسم

فرع قطع الغيار

عملية التثبيت والمسائل التي تحتاج إلى الاهتمام

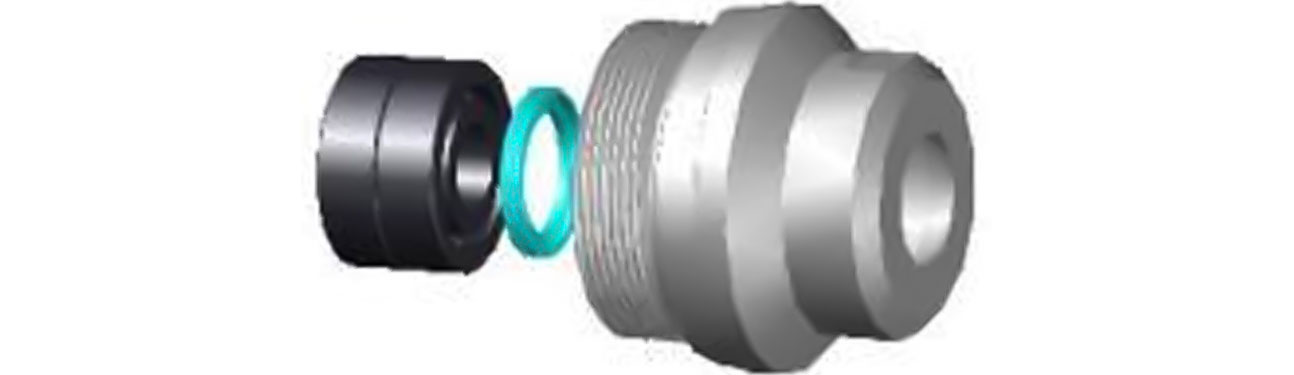

(1) تثبيت ختم الزيت 3 في الفتحة الداخلية في الطرف الخلفي للسكن الدوار 2 ، وزوج من عمود التلامس الزاوي 4 (ملاحظة: إن اتجاه التثبيت لختم الزيت 3 هو أخدود وجوه إلى الداخل ، وإلا فإن السكن الدوار 2 سيمتلئ بالماء واضطراب الواجهة الخلف).

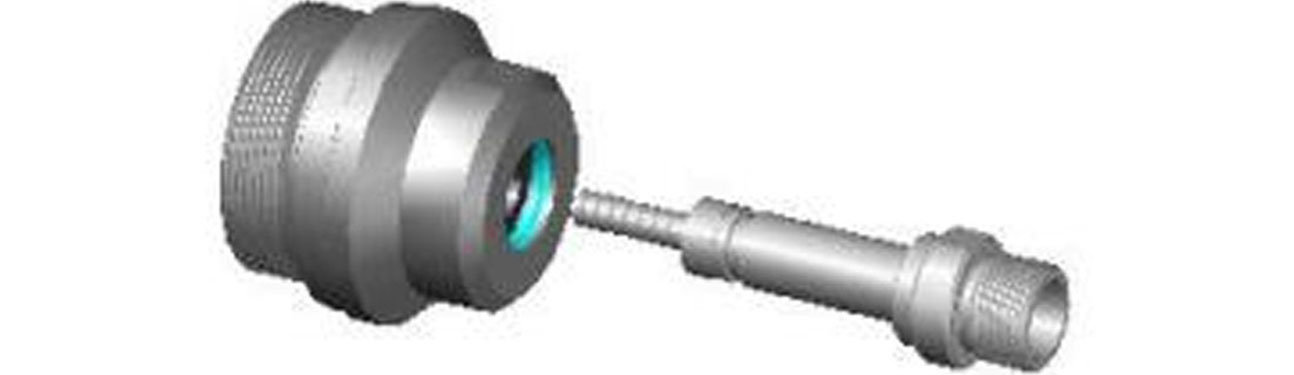

(2) إدراج عمود 1 من الطرف الخلفي للسكن الدوار 2 في السكن الدوار 2.

(3) قم بتطبيق عامل مضاد للرقم على حبة المسمار للعمود 1 ومكون الحديد المغناطيسي (بما في ذلك: اتصال انتقال المغناطيس 5 والمغناطيس 6) ، ورفع خيط المغناطيس 6 وتوصيل المغناطيس 5 (ملاحظة: الدوران الإيجابي للخيط) ، ثم الخيط مكون المغناطيس 6 من خلال الجزء الأمامي من العمود 2 وتشديد خيط الشحوم 2 (ملاحظة: الإشارة الإيجابية للخيط).

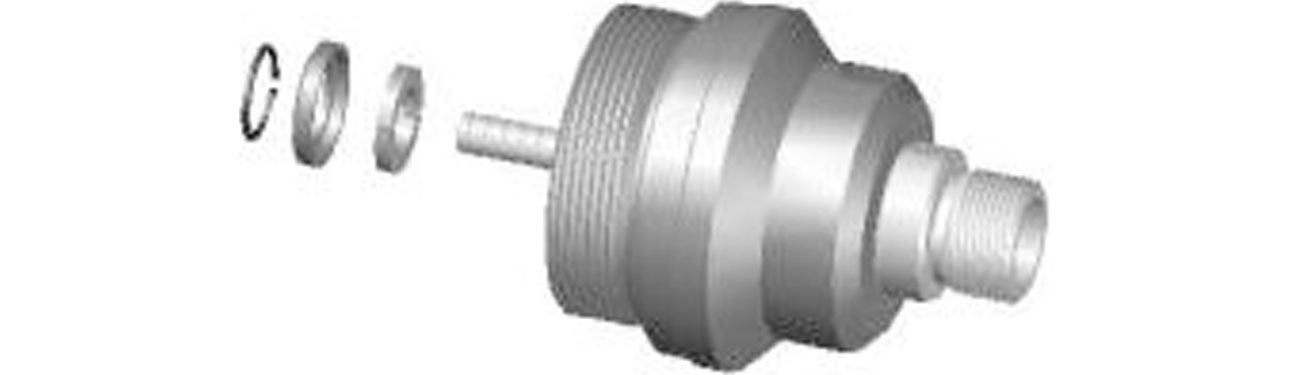

(4) قم بتثبيت حلقة Snap 7 و Snap Ring Sleeve 8 في الأخدود الحلقي من Shaft 1 ، ثم إصلاحها باستخدام circlip 9.

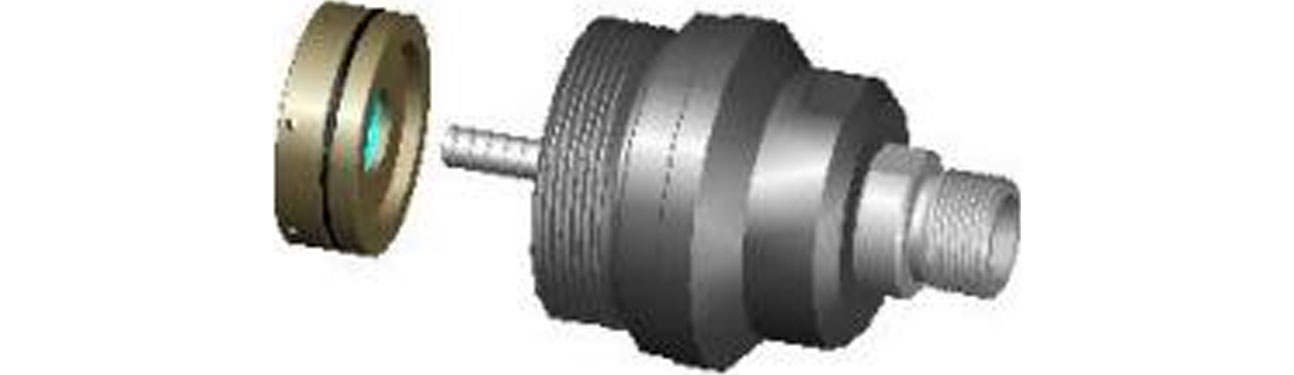

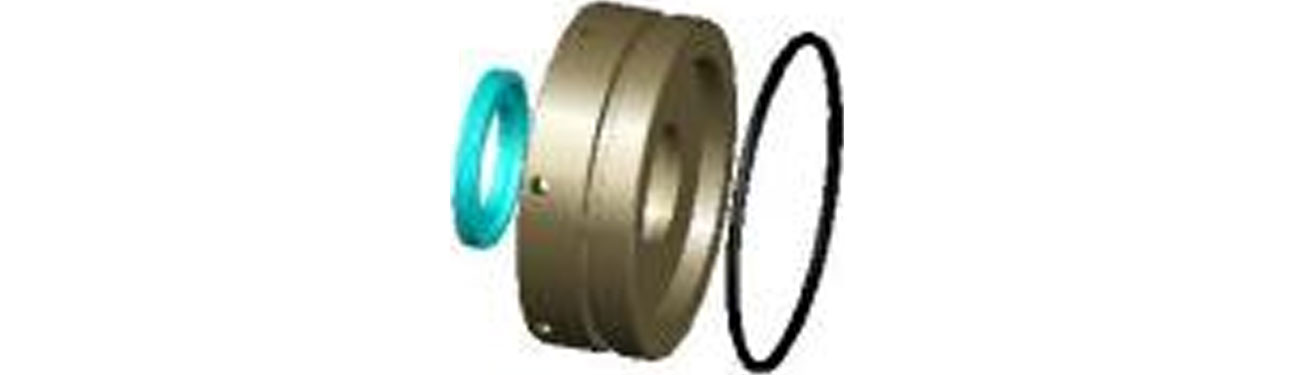

(5) أدخل مجموعة الهيكل العظمي لختم الزيت (بما في ذلك: O RING 10 ، HELTON SEAL SEAL 11 ، وختم الزيت 12) من الطرف الأمامي من العمود 2 وتثبيته في السكن الدوار 2.

ملاحظات: تعليمات التثبيت من مجموعة الهيكل العظمي لختم الزيت.
تم تثبيت حلقة الختم 10 في الأخدود الحلقي على الجانب الخارجي من الهيكل العظمي لختم الزيت 11.
قم بتركيب ختم الزيت 12 في أخدود الفتحة الداخلية من الهيكل العظمي لختم الزيت 11 (لاحظ اتجاه تركيب ختم الزيت 12 ، ويواجه الأخدود إلى الداخل).

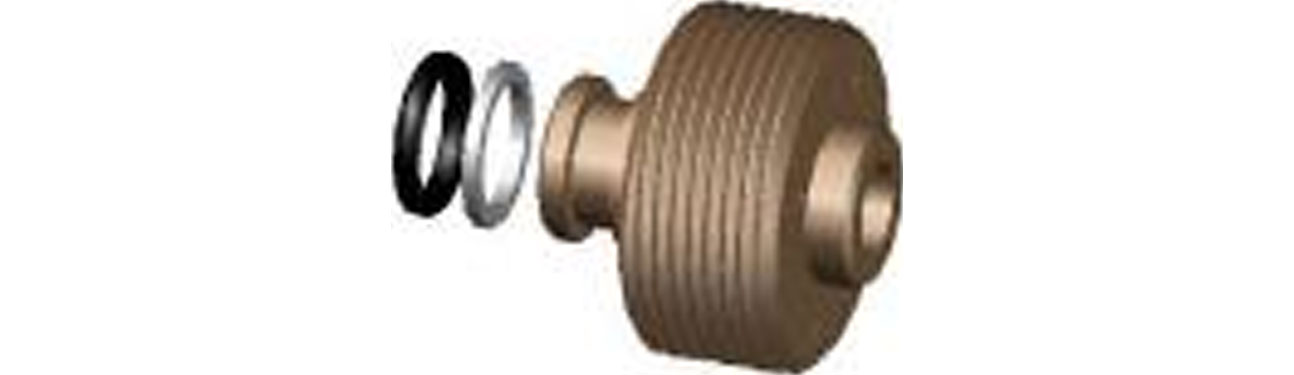

(6) قم بتثبيت الحلقة O 16 وخاتم الختم البلاستيكي 15 على التوالي في أخدود الحلقة في مقدمة غلاف الختم النحاسي 14. (لاحظ تسلسل التثبيت للخاتم O 16 وخاتم الختم البلاستيكي 15. يتم تثبيت الحلقة 16 على الجزء الخارجي من الأخدود الحلقي لأكمام ختم النحاس 14.Pay الاهتمام لاتجاه التثبيت لختم البلاستيك 15 ، مع جانب Groove Towe the Ring 16).

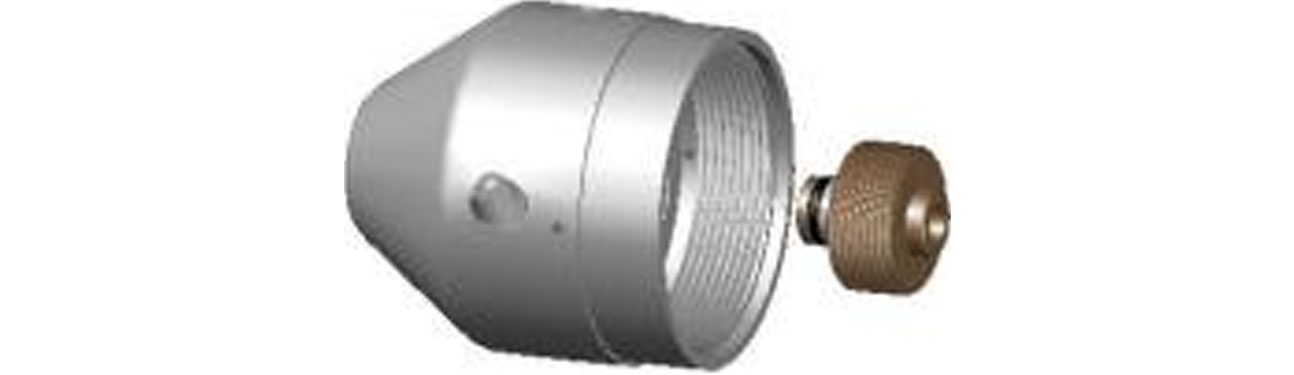

(7) قم بتطبيق عامل مضاد للرقم على مؤشر ترابط غلاف الختم النحاسي 14 وخيط الفتحة الداخلية للرأس الدوار 17 ، ثم قم بربيك بأكمام ختم النحاس 14 في خيط الثقب الداخلي للرأس الدوار 17 وشده (ملاحظة: خيط المسمار الموجب).

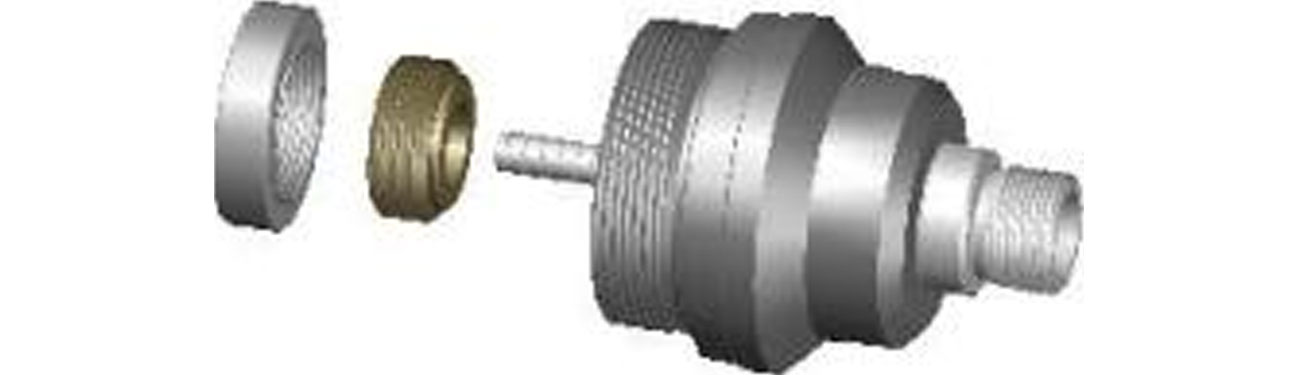

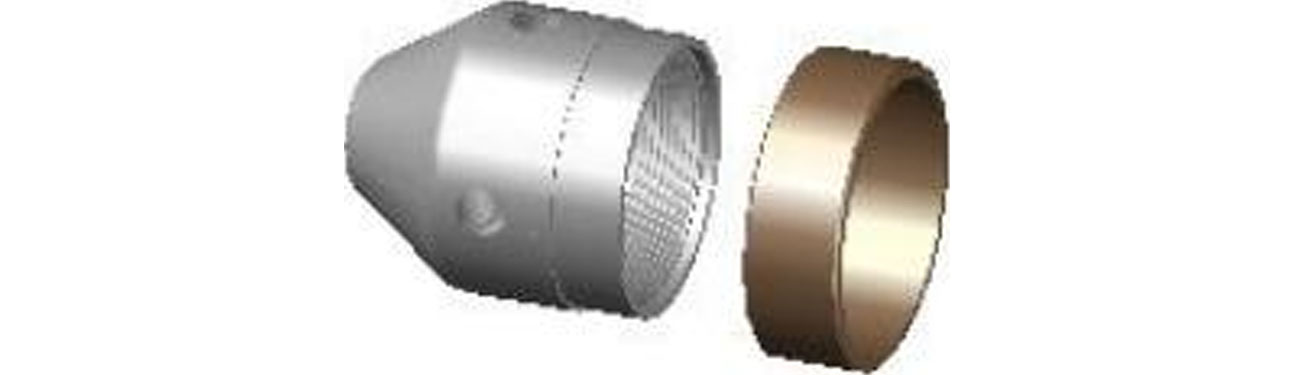

(8) أدخل حلقة الدعم 13 من الطرف الخلفي للرأس الدوار 17 وقم بتثبيته خارج رأس الدوار 17.

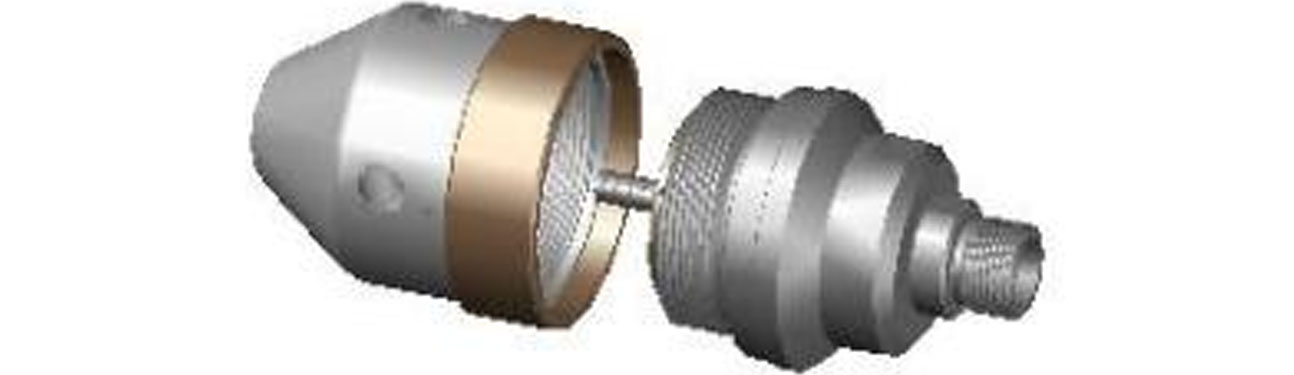

(9) أخيرًا ، يتم تطبيق العامل المضاد للعودة على الطرف الأمامي للخيط الخارجي للسكن الدوار 2 والنهاية الخلفية للخيط الداخلي للرأس الدوار 17. يتم إدراج الطرف الأمامي من عمود التجميع الفرعي 1 في الخطوة (5) الدوران).

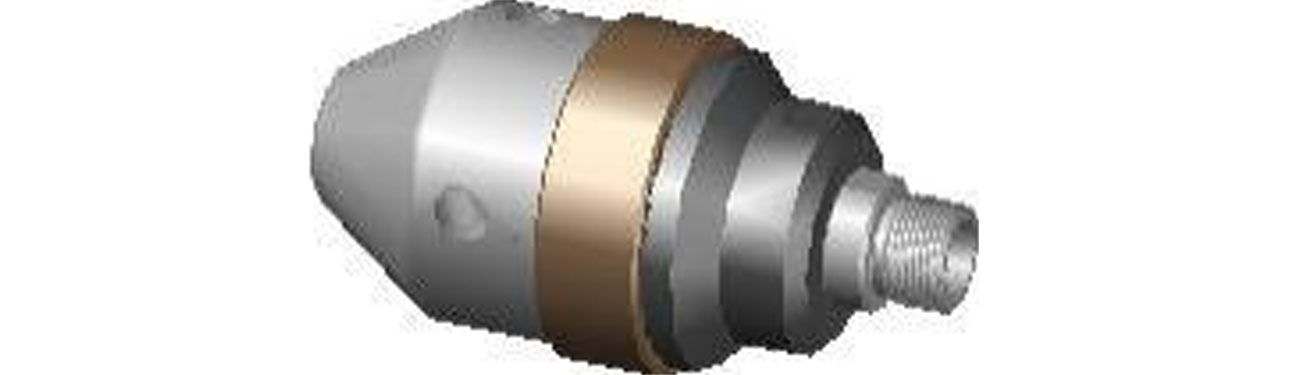

(10) أكملت الخطوات المذكورة أعلاه عملية التجميع الخاصة بـ WG15 ＊ فوهة.

6. عملية التفكيك والمسائل التي تحتاج إلى الاهتمام

(1) استخدم مفتاحًا مفتوحًا لمشطب الرأس الدوار 17 والسكن الدوار 2 إلى جانب الطحن ، ثم قم بربي الرأس الدوار 17 من النمط الحلزوني للسكن الدوار 2 (ملاحظة: الخيط هو دوران إيجابي) ، وإزالة حلقة الدعم 13.
(2) أدخل كماشة circlip في فتحة النهاية الخلفية لأكمام ختم النحاس 14 في الرأس الدوار 17 ، قم بفك الخيط (ملاحظة: الخيط هو دوران إيجابي) ، قم بإخراج غلاف الختم النحاسي 14 ، تحقق مما إذا كان هناك أي تآكل في ثقب ختم النحاس الداخلي ، إذا كان هناك أي تآكل ، استبدله إذا كان هناك ارتداء خطير ؛ في الوقت نفسه ، تحقق مما إذا كانت حلقة O RING 16 وخاتم الختم البلاستيكي 15 على غلاف الختم النحاسي تضررت ، إذا كان هناك ضرر ، يرجى استبدالها ، وإلا فلن يعمل الختم.
(3) قم بإزالة الهيكل العظمي لختم الزيت 11 من الفتحة الداخلية للواجهة الأمامية للسكن الدوار 2. قم بإزالة ختم الزيت 12 و O RING 10 من الفتحة الداخلية والأخدود الخارجي الخارجي من الهيكل العظمي لختم الزيت ، والتحقق مما إذا كان هناك أي ضرر لختم الزيت 12 و O 10.
(4) استخدم الزراكز الخارجية تفكيك circlip 9 من رمح 1 وتفكيك غلاف الحلقة المفاجئة 8 وخاتم المفاجئة 7 من الأخدود الحلقي من العمود 1.
(5) قم بإزالة التجميع المغناطيسي المتصل من رمح 1 وتحقق مما إذا كان هناك أي أوسام متصلة بالمغناطيس. إذا كان هناك ، يرجى تنظيفه.
(6) سحب العمود 1 من الطرف الخلفي من السكن أفقياً ، تحقق مما إذا كان هناك أي تآكل على السطح الخارجي للعمود 1. إذا كان هناك أي تآكل ، فيرجى تغييره.
(7) قم بإزالة محمل التلامس الزاوي بعناية 4 من الفتحة الداخلية للسكن الدوار 2 وتحقق مما إذا كان محمل العمود قد تضررت. إذا تالفة ، يرجى استبداله.
- 7 -
(8) قم بإزالة ختم الزيت 3 من الطرف الخلفي للثقب الداخلي للسكن الدوار 2. تحقق مما إذا كان ختم الزيت 3 متضرر. إذا تضررت ، يرجى استبداله.
أكملت الخطوات المذكورة أعلاه عملية التفكيك الكاملة لفوهة WG15.
ملحوظات:
• انتبه إلى اتجاه تثبيت محمل الاتصال الزاوي أثناء عملية التجميع ، إذا تم تثبيته في الاتجاه المعاكس ، فلن يتم استخدام الفوهة ؛
• أثناء التجميع ، انتبه إلى اتجاه التثبيت لختم الزيت. إذا تم تثبيتها في الاتجاه المعاكس ، فلا يمكن إغلاق المياه التي تدخل الفوهة ، وسيتم تلف المحمل ولن يتم تدوير رأس الفوهة.
• أثناء عملية التجميع ، انتبه إلى موضع تثبيت حلقة الختم والبلاستيك. إذا تم قلب حلقة الخاتم وخاتم البلاستيك ، فلن يكون قادرًا على لعب دور ختم. وفي الوقت نفسه ، انتبه إلى اتجاه تثبيت حلقة الختم البلاستيكية.
• من السهل ارتداء جميع الأختام داخل الفوهة الدوارة. أثناء استخدام الفوهة الدوارة ، من الضروري الانتباه إلى تسرب الفوهة في أي وقت. إذا تم العثور على أي خلل ، فمن الضروري التحقق مما إذا كان الختم قد تالف في الوقت المناسب.

7.Common مشاكل مع فوهة الدوران

(1) لا يمكن تدوير الفوهة الدوارة ؛
السبب:
أ) الأضرار الداخلية تحمل (الأضرار الطبيعية أو الأضرار المبكرة الناتجة عن تدفق المياه بسبب فشل ختم الزيت) ؛
ب) يتم حظر الفوهة المستخدمة لإنشاء عزم الدوران غريب الأطوار أو أن فتحة الفوهة المثبتة صغيرة جدًا لتحقيق عزم الدوران البدء ؛
(2) انخفاض ضغط العمل بسرعة ؛
السبب:
أ) تلف فوهة.
ب) الفوهة فضفاضة ، مما يؤدي إلى ختم فضفاض.
ج) تظهر الشقوق في رمح أو ختم النحاس.
(3) انخفاض ضغط العمل ببطء ؛
السبب:
أ) يتم ارتداء الفوهة بشكل طبيعي ؛
ب) يرتدي غلاف الختم النحاسي أو النحاس.

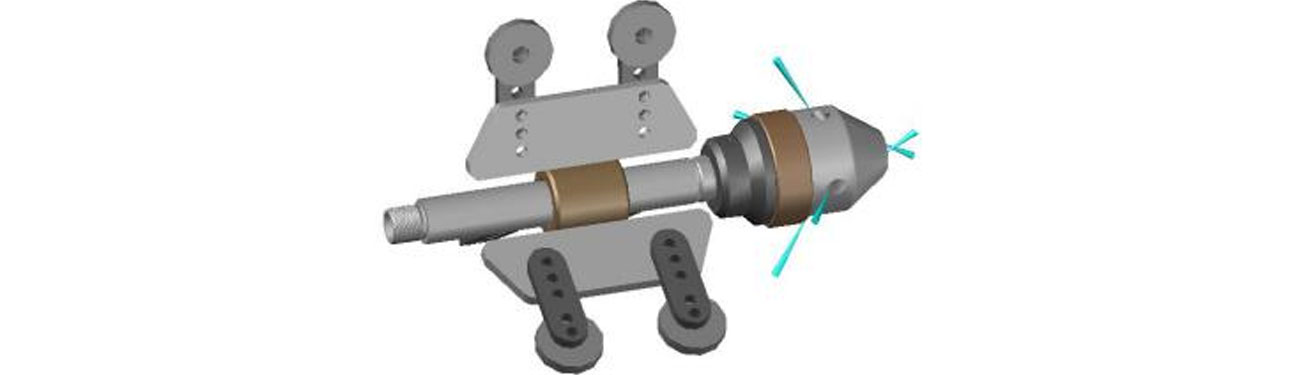

8. مركز القفص

يحمي التجنيب المركزي الفوهة الدوارة التي تعمل في الأنبوب ويوازن بين مسافة رش الفوهة. النطاق القابل للتعديل هو 150 ~ 300mm.
