الصفحة الرئيسة > كتالوجات > مضخة الضغط العالي > WHY3700 مضخة مياه كهربائية عالية الضغط
تم تصميم مضخات الضغط العالي WHY3700 للعمل بأقصى أداء وفقًا للمعايير المذكورة في مواصفات الأداء. للمقارنة، يُرجى مراجعة سرعة العمود المرفقي، متوسط سرعة المكبس، قطر المكبس، وتصنيف الطاقة.
المواصفات الفنية:
مضخة الضغط العالي: الوزن ≈200 كجم
الوحدة الثابتة مع محرك كهربائي:
الأبعاد: 1300×900×1000 مم
الوزن: ≈650 كجم
الوحدة الثابتة مع محرك ديزل:
الأبعاد: 1600×1200×1500 مم
الوزن: ≈850 كجم
المميزات التقنية:
تصل قدرة الطاقة إلى 37 كيلوواط
تصميم أفقي بثلاث أسطوانات
رأس مضخة من الفولاذ المقاوم للصدأ خالٍ من الإجهاد المتناوب
نظام عزل ضغط عالي مُحمَّس مسبقًا لزيادة العمر الافتراضي
مكابس من السيراميك الصلب لتوفير قوة عالية واستقرار تشغيلي
نظام تبريد المكبس اختياري لتحسين عمر الختم
مخفض حركة مدمج لتعزيز كفاءة النقل
مرشح مغناطيسي مُحسّن لعلبة المرافق
نظام تزييت علبة المرافق
صمام مدخل سائل متكامل لرفع كفاءة ديناميكا السوائل
ملاحظات إضافية:
تم تطبيق تحليل ديناميكا السوائل للحمل الديناميكي لضمان أعلى موثوقية تحت ظروف التشغيل القصوى
العمود المرفقي مصنوع بطريقة الطرق عالي القوة ومعالج بدقة
الأبعاد المذكورة لا تشمل الملحقات (خط الشفط، منظم الضغط، وغيرها)

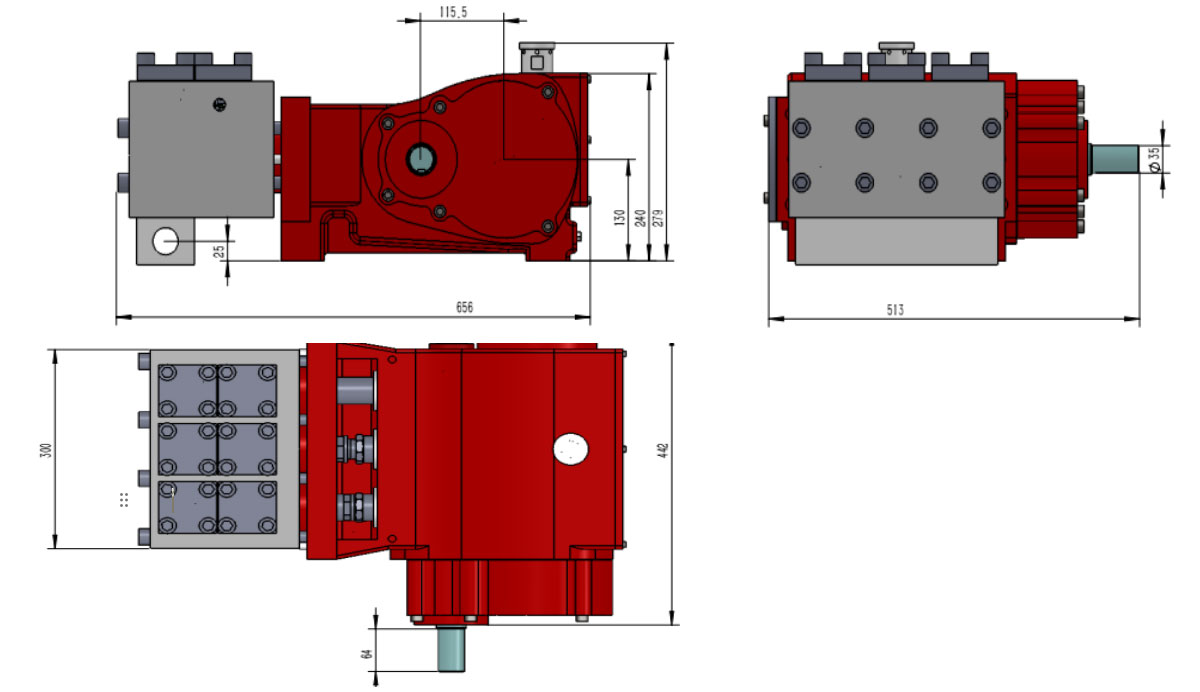

تتوفر رسومات وأوزان مفصلة عند الطلب
| WHY3700 سلسلة | قوة قضيب | 23kn | |||||||||
| نموذج | الغطاس | تدفق | معدل الطاقة المطلوب (كيلوواط) | سكتة دماغية | 54mm | ||||||
| قطر | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | N1 | N2 | ||
| (مم) | (ل/دقيقة) | ضغط التشغيل (حاجِز) | R.P.M. | R.P.M. | |||||||
| WHY3712 | 12 | 11 | 520 | 700 | 870 | 1040 | 1400 | 1750 | 2100 | ||
| WHY3714 | 14 | 15 | 382 | 520 | 645 | 765 | 1040 | 1290 | 1565 | 1500 | 600 |
| WHY3716 | 16 | 20 | 293 | 400 | 490 | 590 | 800 | 985 | 1200 | 1500 | 600 |
| WHY3720 | 20 | 31 | 187 | 255 | 315 | 375 | 510 | 630 | 770 | 1500 | 600 |
| WHY3722 | 22 | 37 | 155 | 210 | 260 | 310 | 420 | 520 | 635 | 1500 | 600 |
| WHY3726 | 26 | 52 | 110 | 150 | 190 | 220 | 300 | 370 | 455 | 1500 | 600 |
| WHY3732 | 32 | 78 | 70 | 100 | 120 | 145 | 200 | 250 | 300 | 1500 | 600 |
| WHY3736 | 36 | 99 | 60 | 80 | 100 | 115 | 160 | 200 | 240 | 1500 | 600 |
| WHY3740 | 40 | 122 | 50 | 65 | 80 | 95 | 130 | 160 | 190 | 1500 | 600 |
| د = مكبس/مكبس ديا. [مم] | WHY3714 ~ WHY3716: نهاية السوائل من النوع ، الختم الديناميكي المسبق للينابيع ، نهاية السوائل SS |
| N1 = المحرك/المحرك R.P.M | WHY3720 ~ WHY3740: B-type Fluid End ، SPRING PRELOAD SEAL ، نهاية سائل الصلب سبيكة |
| N2 = العمود المرفقي R.P.M | جدول التحويل: التقييم 1KW = 1.34HP |
| N2 سرعة المكبس ： 1.08 م/ثانية | op.pressure 1Bar = 14.5psi = 0.1mpa |
| قوة قضيب: 23kn | 1GPM = 3.78L/M |
| السكتة الدماغية ： 54mm |
